咨询热线:400-852-8070
2025-05-30 17:05:58
作者:重庆美恩
浏览次数:104
在日常道路划线中,经常会遇到一些比较常见的道路交通标线问题,例如道路交通标线纵向出现质量问题、道路划线后表面边缘出现问题,那么,这些问题是怎么产生的,又应该如何处理呢?下面,美恩标线小编给大家详细解析一下:

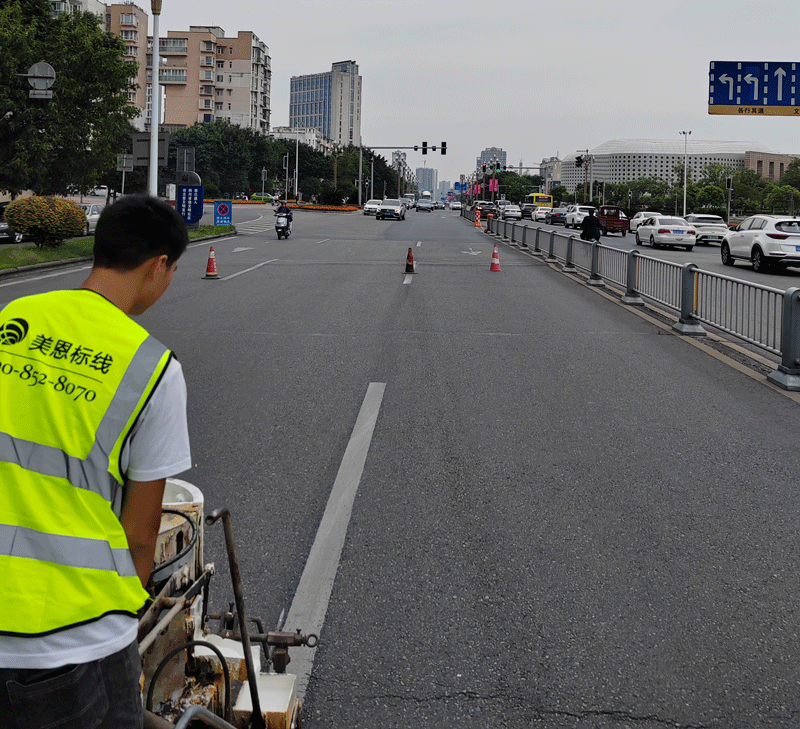

一、道路划线后表面出现纵向的质量问题:
一般来说,如果道路表面纵向出现质量问题,主要表现在两个方面,一是起筋,二是拉槽,出现这两种问题其实都是施工时一些细节没有处理好,比如划线机斗槽出口处的一些烧焦的小石子、小颗粒等。日常需要及时检修斗槽刮板,另外,在进行道路划线施时,一定要注意控制温度。
二、道路划线表面边缘出现问题:
道路划线表面边缘出现的问题,一般表现为道路表面边缘出现毛边、边缘不齐等,出现这种情况的主要原因是涂料加热温度过高,涂料流动性过大,当然,有时候涂料温度过低,涂料刮敷后即凝固也会致使边缘不齐,因此一定要选择合适的涂料温度。
三、道路划线的线形出现的质量问题:
一般来说,如果道路划线的线形出现质量问题,主要就是放样的时候没有考虑路面、路缘(肩)石施工误差导致路面宽度不一致的影响。因此,在放样的时候一定要按照既定要求落实。
雨夜反光标线中玻璃微珠该如何选择?
通常汽车远光灯光线照射角度在70—80度间,也就是进入反光微珠的入射光线与标线的夹角在10-20度左右。这次我们取17度水平夹角对不同折射率参数的雨夜反光标线玻璃反光微珠建立数理模型分析讨论。 影响因素一: 能形成回向反射的有效入射光线;点j/k均为动点,当玻璃珠折射率系数增大时,k点沿逆时针方向运动,这时会变长,回向反射的有效入射光线增加,逆反射系数也会相应增加。 因素一结论:玻璃珠逆反射系数随着折射率的增加而增加。 不同折射率反光玻璃微珠回向反射示意图 影响因素二: a点为定点: 1.5折射率玻璃珠的有效回向反射屏弧长; 1.7折射率玻璃珠的有效回向反射屏弧长; 1.9折射率玻璃珠的有效回向反射屏弧长; 2.2折射率玻璃珠的有效回向反射屏弧长; 反射屏上光线反射点b、c、d、e为动点, 1.5折射率玻璃珠回向反射光线通过f点,1.7折射率玻璃珠回向反射光线通过g点,1.9折射率玻璃珠回向反射光线通过h点,2.2折射率玻璃珠回向反射光线通过i点。 随着玻璃珠折射率的变化 ,图示中光线入射点j、m为动点。 为便于比较,本图示1.5折射率回向反射光线通过点f时,有效回向反射屏弧长已经达到最大值,有效回向光线弧长也达到最大值,相应逆反系数也达到最理想状态。 同一条入射光线(假设点j为定点),当1.5折射率玻璃珠达到最理想逆反状态时,通过图示可以看出玻璃珠折射率1.7<1.9<2.2时,回向光线弧长关系<<。这时点g、h、i分别可以沿顺时针向点f动,同时点c、d、e作逆时针运动。当点g、h、i与点f重叠时,可运动距离点g<h<i,对应运动距离点c<d<e。当、、变大时,入射光线点j也会沿着顺时针运动,这时会变长,回向反射的有效入射光线增加,逆反射系数也会相应增加。 因素二结论:玻璃珠逆反射系数随着折射率的增加而增加。 影响因素三: 通过CAD精确制图所作的数理分析模型,我们发现反射光线与入射光线的夹角随着玻璃珠折射率的变化而变化,1.9折射率的玻璃珠平行度最好,其综合光性能达到最佳。当折射率>1.9后,随着折射率的增加,有效的平行反射光线会逐渐下降。 因素三结论:折射率在1.9以下时玻璃珠逆反射系数随着折射率的增加而增加,当折射率在1.9以上时玻璃珠逆反射系数随着折射率的增加而减小。
热熔标线能用多久?
热熔标线具有附着力强、速干、抗压耐磨性能优异、夜间反光性能好,同时这种标线涂料的密度小、体积大,涂布率高,施工方便、使用寿命长等优点,被广泛运用在道路交通标线中,日常施工中,影响热熔标线使用寿命的因素有哪些?热熔标线能用多久?这里,四川美恩小编从以下几个方面跟大家简要分析一下:
道路划线施工常见问题以及解决方法
日常,道路划线施工中,有哪些常见问题,又该如何解决呢?下面,重庆美恩小编详细给大家解析一下:一、道路划线施工出现条纹问题:在道路划线施工中,经常有标线外观出现条纹的问题,非常影响标线美观,想要解决此类问题,就要先了解问题原因,标线外观出现条纹问题主要是由于,施划前没有把路面清洁干净,或者因为热熔标线涂料温度高,涂料出现外溢造成的。出现这种问题首先把路面清洁干净,然后清除涂料中的硬物,清洗过滤网,避免粗渣混入涂料。
